In diesem Panel stellen Sie ein Bild auf dem Dashboard dar, zum Beispiel Ihr Logo für die Darstellung im Kioskmodus oder für öffentliche Dashboards. Im Dashboard ist die Größe des Panels - wie für alle anderen Panels auch - beliebig anpassbar. Die Größenänderungen der Grafik skalieren entsprechend der Änderungen des Panels. Dabei behält die Grafik das Seitenverhältnis bei.


Bearbeitungsoptionen​

Durch die Auswahl des Stift-Symbols im Panel öffnet die Bearbeitungsansicht.

Stiftsymbol

In der Bearbeitungsansicht können allgemeine und spezifischere Einstellungen des Panels bearbeitet werden.

Allgemeines​

Für alle Panels können - unter dem Reiter Allgemeines - der Name, die Beschreibung und die jeweiligen Darstellungsoptionen (Textfarbe, Hintergrundfarbe und Abstand zu anderen Panels) angepasst werden.

Bild​

Unter dem Reiter Bild können Sie Bilder hochladen, die im Dashboard dargestellt werden sollen.

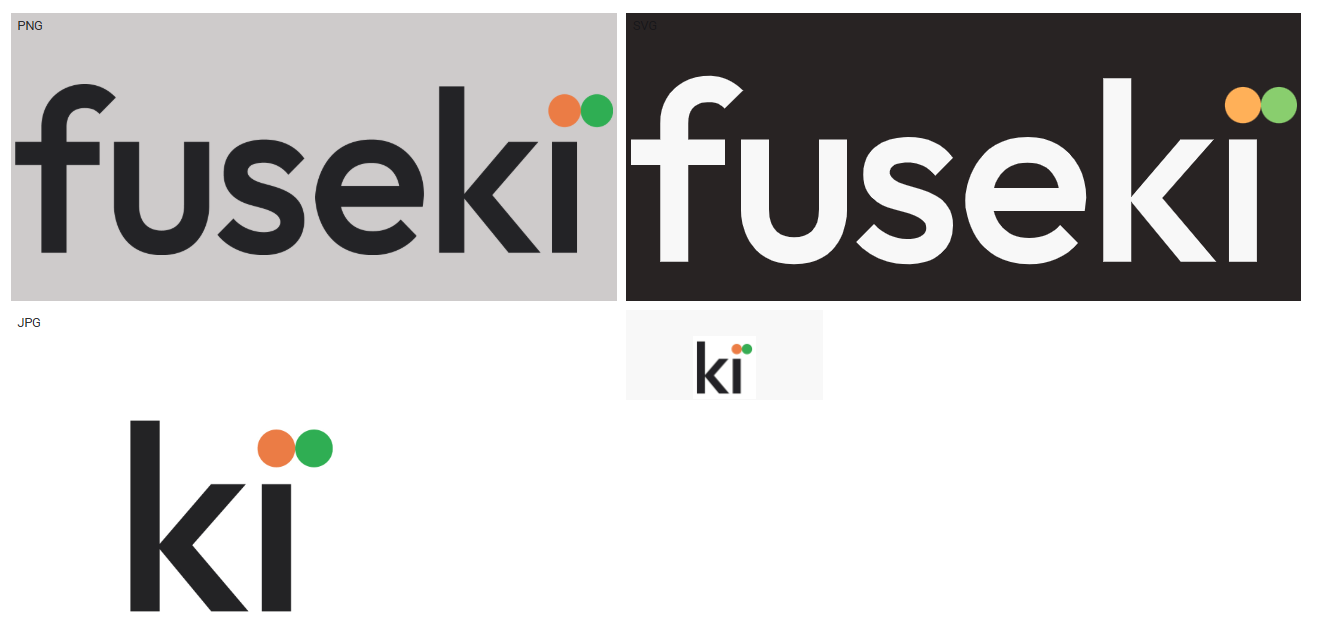

Folgende Bildformate werden unterstützt:

  • PNG
  • SVG
  • GIF
  • JPEG

Bild hinzufügen​

  • Öffnen Sie das gewünschte Dashboard.
  • Klicken Sie auf das Stift-Symbol, um die Dashboard-Konfiguration zu öffnen.
  • Wählen Sie in der Panel-Liste das Panel Bild aus.
  • Ziehen Sie das Panel in den Arbeitsbereich oder fügen Sie es über die vorgesehene Bedienung hinzu.
  • Wählen Sie das neue Panel aus, um die Einstellungen zu öffnen.

Das Panel wird zunächst als „Neues Bild“ angezeigt und enthält noch keine Bilddaten.

Register im Detail​

Das Bild-Panel wird über die Register Allgemeines und Bild konfiguriert.

Register „Allgemeines“​

  • Name: Geben Sie die Bezeichnung des Panels ein.
  • Name anzeigen: Blenden Sie den Namen im Panel ein oder aus.
  • Beschreibung: Ergänzen Sie eine Beschreibung des Panels.
  • Als Tooltip anzeigen: Zeigen Sie die Beschreibung als Tooltip an.
  • Eigener Zeitbereich: Verwenden Sie für das Panel einen eigenen Zeitraum anstelle des Dashboard-Zeitraums.
  • Zeitraum: Wählen Sie den darzustellenden Zeitraum aus.
  • Textfarbe: Legen Sie die Farbe der Texte fest.
  • Hintergrundfarbe: Legen Sie die Hintergrundfarbe des Panels fest.
  • Abstand des inneren Bereichs: Legen Sie den Abstand für Oben, Unten, Rechts und Links fest.

Register „Bild“​

Im Register Bild legen Sie die Bildquelle und die Ausrichtung fest.

Bilddatei hochladen

  • Klicken Sie bei Bilddatei auf Hochladen.
  • Wählen Sie die gewünschte Bilddatei aus.
  • Prüfen Sie die Bilddarstellung im Panel.

Bild über einen Link einbinden

  • Tragen Sie bei Link die Adresse des Bildes ein.
  • Prüfen Sie die Bilddarstellung im Panel.

Verwenden Sie entweder eine hochgeladene Bilddatei oder einen Bild-Link.

Bild ausrichten

Über Ausrichtung legen Sie die Position des Bildes im Panel fest. Wählen Sie beispielsweise Zentriert, um das Bild mittig anzuzeigen.

Konfiguration übernehmen​

  • Prüfen Sie die Bildquelle und die Darstellung im Vorschaufenster.
  • Klicken Sie auf Übernehmen, um die Panel-Konfiguration zu speichern.
  • Speichern Sie anschließend die Dashboard-Konfiguration.

Mit Abbrechen verwerfen Sie die Änderungen.

Funktionen eines vorhandenen Bild-Panels​

Wenn das Bild-Panel bereits im Dashboard vorhanden ist, werden am oberen Rand des Panels weitere Symbole angezeigt.

In Explorer öffnen​

Das Symbol In Explorer öffnen wird am Bild-Panel angezeigt, ist für dieses Panel jedoch nicht verfügbar. Ein Bild kann nicht über diese Funktion im Explorer geöffnet werden.

Bild im Vollbild anzeigen​

Über das Vollbild-Symbol zeigen Sie das Bild vergrößert an. Beenden Sie die Vollbildansicht über das entsprechende Symbol.

Bild-Panel bearbeiten​

  • Klicken Sie auf das Bearbeiten-Symbol.
  • Ändern Sie die gewünschten Einstellungen in den Registern Allgemeines und Bild.
  • Klicken Sie auf Übernehmen, um die Änderungen am Panel zu speichern.
  • Speichern Sie anschließend die Dashboard-Konfiguration.

Bild-Panel duplizieren​

Über das Duplizieren-Symbol erstellen Sie eine Kopie des Panels. Öffnen Sie die Kopie über das Bearbeiten-Symbol, um die Bildquelle oder die Darstellung anzupassen.

Bild-Panel löschen​

Über das Löschen-Symbol entfernen Sie das Panel aus dem Dashboard. Speichern Sie die Dashboard-Konfiguration, um die Änderung dauerhaft zu übernehmen.
